6ボタン切り替え基板【PM-BC-06】の説明書

f:id:pomegd:20180618234338j:plain

アーケードゲームや家庭用ゲームでボタン配置を切り替えるための基板です。

※販売時期によってマイナーチェンジを施している場合があり、使用パーツ、基板の構成など掲載写真と実物が異なる場合があります。なお、使用方法や機能には大きな違いはありません。

ここがポイント

  • 電源不要
  • DIPスイッチだけで好きなボタン配置にできる
  • 同時押しの設定も可能
  • ボタン切り替えだけの独立したものなので好きな位置に収納可能
  • 簡単取り付け(JST NH6ピン/ハウジング&コンタクト使用)
  • 複数のプラットフォームで使用可能(ドリキャスのアーケードスティック、CPS2、MVSにて動作確認済み ※すべての基板、ゲームに対応しているわけではありません)

6ボタン以内であれば好きな位置に好きなボタン設定ができるため、MVS系の「BOX配列」「A落ち配列」の配置や、例えば格ゲーですべて弱Pにするという制限プレイも可能です。

使用方法

JAMMA等のハーネスと各ボタンの間にこの基板を入れる形で使用します。

f:id:pomegd:20180618234449p:plain

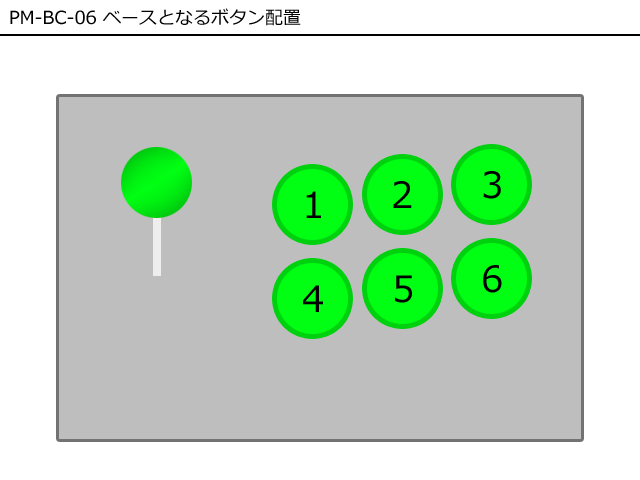

基板に書かれている1~6の数字は、6ボタンの標準配列を基準に割り振っています。スト2系で書くと1=弱P、2=中P、3=強P、4=弱K、5=中K、6=強Kです。

f:id:pomegd:20180618235625p:plain
f:id:pomegd:20180716183027j:plain

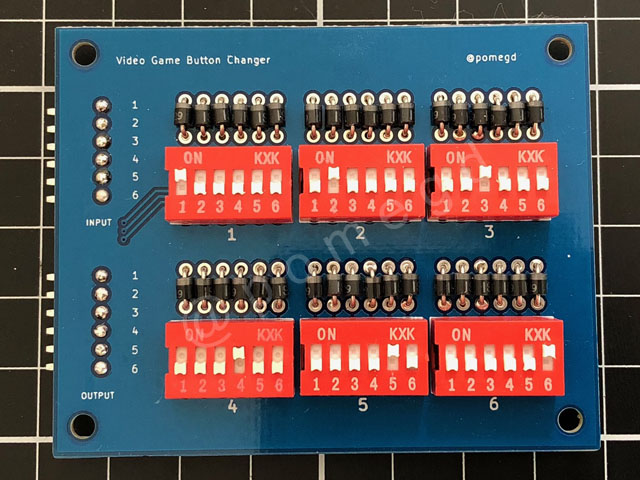

INPUTがボタン側、OUTPUTがI/O基板側の接続となります。なお、接続にはJST NH6ピン/ハウジング&コンタクトが必要です(半田付けでも大丈夫ですがコネクタ使用をおすすめしておきます)。

f:id:pomegd:20180619000005j:plain

ボタン設定例

ボタンの配列はDIPスイッチをON(スイッチを上)にすることで設定できます。1個のDIPスイッチで複数ONにすると同時押しの設定となります。MVSなど4ボタンまでしか使わないゲームでは2個余るので、その部分に同時押しを設定すると良いかと思います。

種類 配置 スイッチ設定 備考
CAPCOM
ストリートファイター
123
456
1-1,2-2,3-3,4-4,5-5,6-6
SNK/MVS
BOX1
AC
BD
1-1,2-3,4-2,5-4 SAMPLE
SNK/MVS
BOX2
AB
CD
1-1,2-2,4-3,5,4
SNK/MVS
A落ち
BCD
A
1-2,2-3,3-4,4-1 SAMPLE

入手方法

再生産の予定はありません。

活用事例

ごりおさんによる記事です。上手く活用していただいて嬉しい限りです。ありがとうございます。
